Автоматические самопромывные фильтры FILTOМАТ
Принцип работы Фильтра

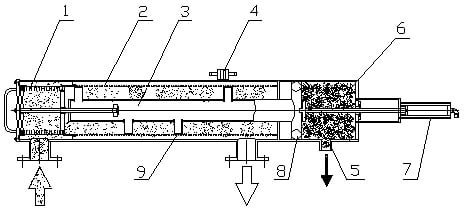

Принцип работы фильтра показан на рисунке. Жидкость проходит через экран грубой очистки (1) 5 – 8 мм, который задерживает крупные загрязнения и защищает тем самым экран тонкой очистки (2) и механизм обратной промывки от повреждений. Грязь осаждается на экране тонкой очистки и препятствует движению жидкости, вызывая этим возрастание разности давлений между входом и выходом фильтра. Когда перепад давления достигает заданного значения, активизируется цикл промывки. При этом происходит следующее: промывочный контроллер (4) подает сигнал на открытие дренажного клапана (5) и активизирует движение поршня (7). Давление в дренажной камере (6), грязевом коллекторе (3) и во впускном отверстии всасывающей головки (9) падает до низкого уровня. Это создает всасывающий эффект на головке (9), так как давление в камере чистой воды практически остается номинальным. Вода выходит по касательной из гидромотора (8) и вращает коллектор в то время, когда поршень (7) движется поступательно. Таким образом, головка, двигаясь по спирали, очищает всю площадь экрана. После цикла промывки система возвращается в исходное состояние. Фильтрация жидкости во время промывки не прекращается. Потери воды на промывку экрана тонкой очистки фильтра составляют менее 1%.
Фильтры FILTOMAT могут устанавливаться на трубопроводы горизонтально, вертикально либо под углом. Для их монтажа не требуется специальные фундаменты или дополнительные конструкции. Практика многолетнего использования фильтров FILTOMAT в различных странах мира показывает, что надежность работы, простота монтажа, эффективность работы оборудования при низкой стоимости его эксплуатации позволяют значительно сократить срок окупаемости фильтровальных установок (от 8 до 18 мес.).
