Наша компания НИП ООО «Экофлок» разрабатывает и изготовляет флотаторы для сильнозагрязненных  жиро-, нефте- и маслосодержащих сточных вод:



Постоянно возрастающая необходимость возврата воды в ее природный круговорот требует пристального внимания к методам ее очистки.

Существующие санитарные нормы предписывают производить очистку сточных вод от нефтепродуктов и жиров, образующихся в технологических процессах промышленных предприятий, а именно: пищевых производств и предприятий переработки полуфабрикатов от нефтепродуктов, масел, жиров, взвешенных веществ и др.







Процесс очистки методом флотации заключается в образовании комплексов «частицы – пузырьки», всплывания этих комплексов и удалении образовавшегося пенного слоя с поверхности обрабатываемой воды. Прилипание частицы, находящейся в жидкости возможно тогда, когда наблюдается несмачивание или плохое смачивание частицы жидкостью. Большое значение при флотации имеют размер, количество и равномерность распределение воздушных пузырьков в обрабатываемой  сточной воде.
Этот метод отличается простотой аппаратурного оформления процесса и относительно малыми расходами энергии. Воздух во флотационную камеру подается через мелкозернистые фильтросные трубы, уложенные на дне флотационной камеры, или методом напорной флотации за счет подсасывания воздуха при подаче сточных вод через эжекционный узел .

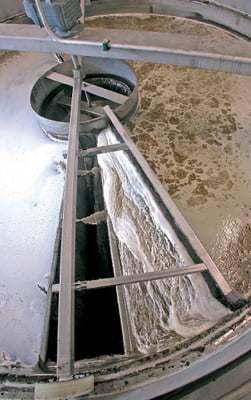

Флотошлам образовавшийся на поверхности флотатора сгребается шкребком в лоток и сборочную емкость с последующим удалением на утилизацию.






Если у Вас есть проблемы связанные с водой – мы всегда рады Вам помочь.









  •  Флотатор - предназначен для флотационной очистки промышленных сточных вод предприятий: нефтехимии, мясомолочной промышленности, обслуживающих железнодорожный транспорт, масложировых производств, прачечных и других сточных вод, близких по составу загрязнений, от жиров, масел, взвешенных веществ, нефтепродуктов, органических примесей, ПАВ и других загрязнений.
Флотатор изготовлен из химстойкого полипропилена или нержавеющей стали  смонтирован на жесткой раме 7, вокруг которой монтируются площадки обслуживания.

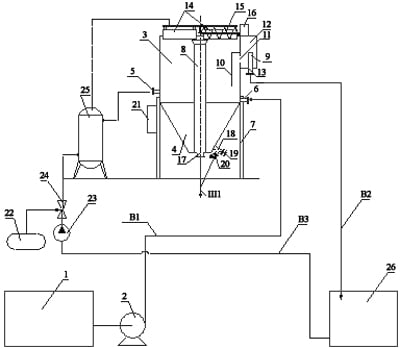

Загрязненная вода из накопительной емкости 1 подается насосом 2 по трубопроводу В1 в патрубок 6. При необходимости повышения эффективности очистки в трубопровод В1 может подаваться раствор реагента. На входе скорость очищаемой воды несколько падает, что способствует выделению из воды крупных примесей и осаждению их в конусной части 4. Для приготовления водовоздушной смеси часть воды из сборного резервуара 26 отбирается эжекционным насосам 23 через всасывающую линию В3. Через эжектор 24 вода подается в вертикальный сатуратор 25. После насыщения воздухом водовоздушная смесь из сатуратора 25 поступает во флотатор. Поскольку после подачи воды во флотатор возникает резкий перепад парциальных давлений кислорода в атмосфере и в самой жидкости, то происходит образование мельчайших пузырьков воздуха, которые захватывают частицы загрязнений и выносят их на поверхность. Очищенная вода подходит под перегородкой 10 и через передаточное окно 11 в стенке корпуса флотатора попадает в карман чистой воды 12, откуда удаляется посредством переливной трубы 9 через патрубок 13. Образовавшаяся в процессе очистки пена, содержащая частицы загрязнений, с определенной периодичностью сгоняется с поверхности воды скребками шламоудалителя 14 к шнековому механизму 15, который транспортирует шлам к центру флотатора, откуда он удаляется через трубу 8 в специальную емкость. Накапливающиеся в конусной части 4 камеры флотации осадок периодически удаляется через патрубок 18 и задвижку 20.
Для достижения необходимого качества очищенной воды при проектировании рекомендуется использовать технологии и оборудование, обеспечивающие постоянную эксплуатационную надежность и безопасность. Качество очищенной воды должно отвечать требованиям ГОСТ и САНПиН на питьевую воду. Окончательный вариант технологической схемы разрабатывается и принимается согласно техническим условиям и с учетом технико-экономических показателей. При необходимости схема может быть дополнена узлом механической очистки, другими необходимыми блоками.

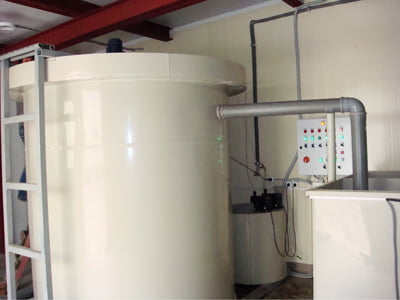

Флотатор устанавливается в отдельном отапливаемом помещении с температурой воздуха не ниже +5 °С, защищенном от влаги на ровный бетонный пол или металлическую площадку. Помещение должно быть оборудовано вентиляцией и освещением. Подача сточной воды во флотатор осуществляется погружным насосом, установленным непосредственно в емкости сточной воды. При значительных колебания концентрации загрязнений перед подачей стоков на очистку устанавливается емкость-усреднитель. Флотатор поставляется полностью комплектным со шкребком, эжекторным насосом, сатуратором, станции дозирования коагулянта и флокулянта (при необходимости), пультом защиты и управления.
Производительность флотаторов изготавливаемых НИП ООО «Экофлок» от 1 до 25 м3/час , из н/ж стали или химстойкого полипропилена. Возможно изготовление и разработка флотационных установок согласно дополнительных требований заказчика (взрывозащита и т.п.) и технологических процессов (добывание каротина из соленной воды и т.д.).

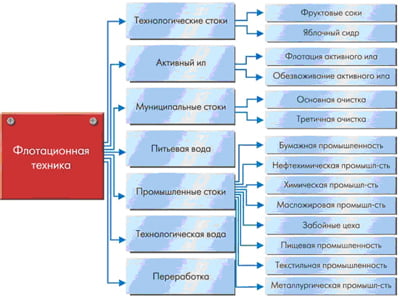

Сферы применения флотационной очистки сточных вод




Эффективность флотационной очистки сточных вод
НИП ООО «Экофлок»


Наименование показателей Содержание в  сточной воде Эффект флотационной очистки, %
без реагентов с реагентами
Температура 5 - 50°
Нефтепродукты 40 - 1000 мг/л до 60 до 98
pH 6 - 8
Взвешенные вещества 30 - 15000 до 60 до 95
ХПК 300 – 20000 до 20 до 70
БПК5 150 - 10000 до 15 до 50
ПАВ 10 - 150 до 40 до 70
Жиры 50 - 2000 до 60        до 98


Если у Вас есть проблемы связанные с водой – мы всегда рады Вам помочь.
