Наша компания НИП ООО «Экофлок» является официальным дилером компании «АКО строительные элементы Ltd» и внедряет оборудование компании АСО рassavant для очистки нефте- и маслосодержащих сточных вод:

Постоянно возрастающая необходимость возврата воды в ее природный круговорот требует пристального внимания к методам ее очистки.
 Существующие санитарные нормы предписывают производить очистку сточных вод от нефтепродуктов и жиров, образующихся на территории городов, промышленных районов, АТП, АЗС, автомоек, СТО, паркингов,   ресторанов, больниц, столовых и др.
Согласно нормативам ЕС количество нефтепродуктов, попадающих вместе со сточной водой в водосборники и городскую канализацию, не должно превышать 5 мг/л. Предельные нормативные величины  содержания нефтепродуктов и  растительных и животных жиров, законодательно утвержденные в Украине,  допускают содержание остаточных нефтепродуктов в очищенной воде менее 4,4 мг/л; жиров – менее 50 мг/л при сбросе в централизованную очистную систему.  Концерн «ACO» разработал и производит коалесцентные сепараторы нефтепродуктов, а также сепараторы жира. С
тепень очистки сточной воды коалесцентными сепараторами нефтепродуктов “ACO» составляет 0,3 мг/л при начальном содержании нефтепродуктов в стоках до 5 г/л ( .4250ml г/л)

         Сепараторы  нефтепродуктов  и жиров:
-           защищают поверхностные и подземные воды от загрязнения нефтепродуктами и жирами ;
-           обеспечивают очистку стоков от всех видов нефтепродуктов;
-           устраняют угрозу взрыва паров нефтепродуктов и пожара.
1. Технические характеристики сепараторов ACO рassavant.
            Концерн «ACO» выпускает  сепараторы жира  и коалесцентные сепараторы нефтепродуктов для напольной и подземной установки.
Сепараторы жира для напольной установки.
Сепараторы жира для напольной установки устанавливаются в непромерзающем, обычно подвальном помещении, перед выпуском сточной воды в канализацию. Могут оборудоваться насосами и подъемными устройствами для сточной воды. Все сепараторы жира ACO могут комплектоваться смотровыми окошками для визуального контроля за количеством сепарированного жира (опционально).
М

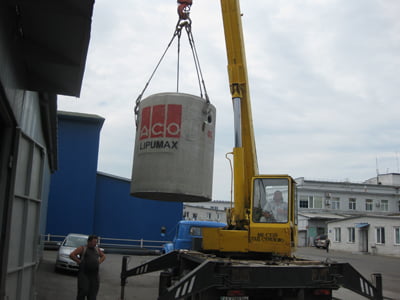

огут оборудоваться устройствами для очистки  внутренней поверхности.     Кроме сепараторов жира для напольной установки концерн ACO производит также сепараторы жира для подземной установки.  Эти сепараторы работают на тех же принципах и отличаются только областью применения: в основном это сепараторы для предприятий мясомолочной и пищевой промышленности. Сепараторы жира из железобетона LIPUMAX®  устанавливаются под землю и допускают переезд легкового и грузового транспорта.


Изготавливают сепараторы из материалов четырех видов:
  • чугуна
  • нержавеющей стали
  • железобетона
  • полиэтилена высокой плотности  (PE-HD)
Сепараторы из чугуна, нержавеющей стали и полиэтилена высокой плотности  рекомендуются для использования в помещениях. Железобетонные сепараторы предназначены  непосредственно для монтажа в землю, без использования дополнительной  опоры.
По внешнему виду сепараторы представляет собой емкость квадратной, овальной или круглой формы массой от 5 кг (нержавеющие сепараторы жира) до 20 т и более (бетонные).
Сепараторы состоят из: шламоуловителя с крышкой и люком иили сепаратора с крышкой и люком, а сепаратор нефтепродуктов внутри имеет еще и коалесцентный фильтр, состоящий из полиэтиленовой гильзы, на которую натянута мелкоячеистая сетка из нержавеющих и поливинилхлоридных нитей.


       Внутри фильтра коалесцентного сепаратора нефтепродуктов   находится поплавок.
Железобетонные сепараторы изготавливают из бетона класса В 35, шлифуют и покрывают изнутри тремя слоями нефтеупорной краски разных видов.

Крышки люков для сепараторов нефтепродуктов изготовлены из железобетона и подбираются  в зависимости от класса нагрузки:
  • класс A15 - для пешеходного перехода (1,5 т)

  • класс B 125 - для автомобильного переезда (12,5 т)

  • класс D 400 - для переезда тяжелого транспорта (40 т)
     2.  Принцип  работы  сепараторов.
            Сепараторы, производимые концерном АСО, работают используя закон гравитации (разность плотностей). Таким образом, тяжелые фракции (шлам) оседают на дно, а легкие, такие как животный и растительный жиры, всплывают на поверхность.

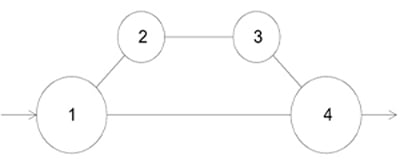

1. Принципиальная схема очистных сооружений дождевых вод



  1. Распределительный колодец
  2. Пескоотстойник АСО
  3. Сепаратор нефтепродуктов АСО OleopatorK NG
  4. Смесительный колодец


2. Технологическая схема очистки





3. Использованное оборудование

Пескоулавливатель

«АСО SLUDG TRAP SF»


                                           Сепаратор


 «АСО OleopatorK NG»



3.4. Комплектность
Пескоулавливатель:
  • Железобетонная ёмкость –1шт;
  • Плита перекрытия- 1шт;
  • Канализационный люк кл D400 –1шт;
Сепаратор:
  • Железобетонная ёмкость с коалисцентным фильтром, системой входных выходных соединений смонтированных в заводских условиях –1комплект;
  • Плита перекрытия-1шт;
  • Канализационный люк кл D400 - 3шт;
  1. Расчёт степени очистки
Согласно представленных показателей Акта практических испытаний произведённого независимой лабораторией LGA в Германии (на данный сепаратор) указано:
Испытания – подавание на очистку 5млл/л (4250млг/л) и на выходе получено (средний показатель при 5 тестированиях)- 4.2 млг/л, что составляет 0,0988% от подаваемых нефтепродуктов.
Согласно данного расчёта получаем степень очистки 99,9% от подаваемого количества нефтепродуктов.
Средняя концентрация нефтепродуктов основных примесей в стоке дождевых вод принимаем 40млг/л.( СН494-77) Временная инструкция по проектированию сооружений для очистки поверхностных вод). Соответственно на выходе очистных получаем - 0,04 млг/л при однокорпусном исполнении.
 В принимаемой  схеме мы используем двух корпусные очистные сооружения (пескоотстойник АСО и сепаратор АСО) и согласно данной конструкции  первичная очистка по нефтепродуктам (около 20-30% от поступаемых нефтепродуктов) и по взвесям будет происходить в  в первом корпусе –пескоулавливателе. Чем мы добиваемся более качественной очистки сточных вод на выходе из очистных сооружений АСО. И суммарная степень очистки составит около 99,93-99,95% от подаваемой концентрации нефтепродуктов. И на выходе получаем 0,028-0,02 млг/л. Что соответствует  ГДК   в Украине.
  1. Описание очистных сооружений
Сепаратора и пескоулавливатель АСО представляет собой готовые к применению железобетонные ёмкости изготовленные в заводских условиях из бетона класса В 35,  которые после формовки шлифуются и покрываются тремя слоями нефтеупорной краски разных видов. В сепараторах нефтепродуктах (класс очистки 1) установлен конструкция  коалисцентных  фильтров изготовленых из плетённой сетки нержавеющей и полипропиленовой нити высокого качества. Также имеется поплавковый клапан юстированный удельным весом более плотности воды, но менее плотности нефтепродукта для предотвращения выброса загрязнённой воды при аварийном разливе нефтепродука.
Приймущества:
  • Защищают поверхностные и подземные воды от загрязнения нефтепродуктами ;
  • Бетонный каркас предотвращает всплытие конструкции, что значительно облегчает монтаж;
  • Обеспечивают очистку стоков  от всех видов нефтепродуктов;
  • Устраняют угрозу пожара;
  • Благодаря 100 % - ой герметичности устраняют возможность взрыва паров нефтепродуктов;
  • Предупреждают самовозгорание нефтепродуктов;
  • Возможность установки на проезжей части -.выдерживает нагрузку до 40t
  • Возможность заглубления более 3000мм.
7. Принцип действия
Для достижения высокого эффекта при очистке вод, содержащих нефтепродукты, применяется  следующая технологическая схема (схема 1):

Þ  1степень очистки Дождевые воды, содержащие нефтепродукты, а также осадки в виде песка, пыли, постоянных засорений в первую очередь попадают в пескоуловитель, где составляющие их частицы теряют скорость и с процессом оседания происходит отделение неделимых частиц от воды.
Þ  2степень очистки На втором этапе очищения, загрязненных маслами дождевых сточных вод, большое количество частиц нефтепродуктов всплывает. Капли бензина/масла, которые поддавались многократному делению очищаются  в процессе соединения мелких капель нефтепродуктов в более крупные и их отделения от воды при проходе через  коалисцентный фильтр и всплывают, образовывая в верхней части сепаратора масляный слой. Чистая вода сбрасывается через сифон в канализацию. Дополнительно происходит повторная очистка взвешенных частиц в сеператоре и оседают в интегрированной камере. Встроенный поплавок юстирован на разность плотностей и плавает на границе слоев масло/вода и вода/бензин. В случае значительного загрязнения коалесцентного фильтра нефтепродуктами, поплавок затонет и закроет выпускную трубу, делая тем самым  невозможным загрязнение воды, сбрасываемой в канализацию.
8. Обслуживание
Очищать сепаратор рекомендуется два раза в год. Опорожнение устройства должно так же проводиться, если пескоуловитель наполнен наполовину или содержание легких жидкостей превышает 4/5 максимально допустимого наполнения или если коалесцентный фильтр сильно загрязнен. Во время очистки сепаратора также следует ополаскивать коалесцентный фильтр. Утилизация накопленных нефтепродуктов накопительных взвешенных частиц производятся в местах согласованных с СЕС.
 9. Сертификаты
Производственный процесс в компании ACO подлежит контролю качества согласно с ISO 9001, а также постоянно контролируется Союзом работников технического надзора (TÜV) в Берлине.

Сепараторы соответствуют нормам Украины, что подтверждают:
Гигиеническое заключение CEC: №05.03.02-03/13066  от 16.03.07,
Сертификат соответствия Украины: № UA1.057.0051952-08 от 07.04.07

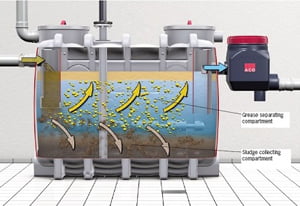

Принцип работы сепаратора жиропродуктов


Сепаратор жира состоит из шламоуловителя (отстойник) и сепарационной камеры. Сепаратор жира работает исключительно по гравитационному принципу (различие по плотности): тяжёлые вещества оседают на дно отстойника, а лёгкие, такие как животные и растительные масла и жиры всплывают на поверхность.
Перед вводом в эксплуатацию, сепаратор надо наполнить водой до уровня, пока вода не начнет выливаться через выпускную трубу сепаратора. Во время откачки содержимое удаляется через трубу откачки (в зависимости от дизайна сепаратора), либо труба откачки погружена в сепаратор или откачка производится шлангом (хоботом) ассенизаторской машины. Этот процесс может быть выполнен насосом откачки либо насосом ассенизаторской машины (в зависимости от моделей). Перед и во время процесса откачки, содержимое дробится, перемешивается и гомогенизируется под высоким давлением потоком воды вращающейся очистительной головкой. Затем внутренняя часть сепаратора моется еще раз и содержимое откачивается насосом. Затем сепаратор снова наполняют водой (полностью). Сепаратор готов к работе.
